Наиболее популярные виды цанговых зажимов в зависимости от их назначения
Цанговые зажимы — универсальные приспособления, используемые для надежной фиксации режущего инструмента или заготовки в металлообработке, деревообработке и других отраслях. Их разнообразие обусловлено применением в различных технологических процессах. Перед тем, как выбрать этот режущий инструмент, следует ознакомиться с ассортиментом.
Виды цанговых зажимов и их характеристики
Основные типы:

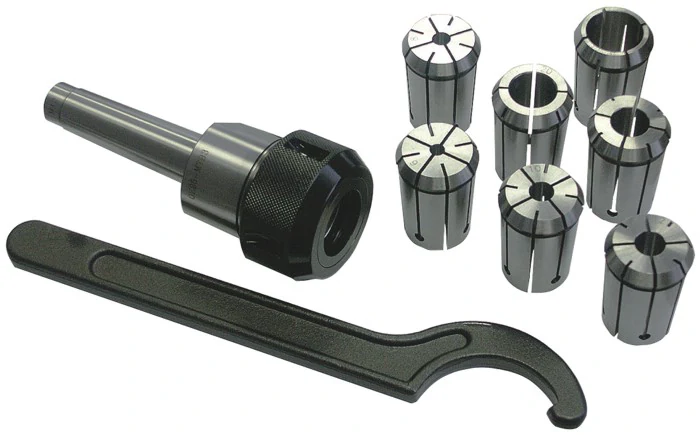

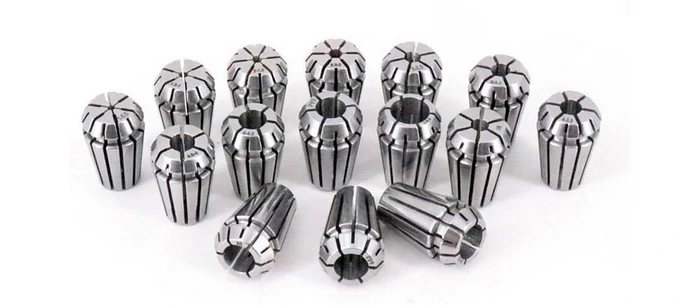

- Цанги ER. Это наиболее распространенный тип цанг, стандартизированный по DIN 6499 (ISO 15488). Используются в широком спектре операций: фрезерование, сверление, нарезание резьбы. Отличаются высокой точностью и надежностью зажима, доступны в различных размерах и диапазонах зажима.
- Цанги OZ. Они длиннее цанг ER, имеют угол 2.5◦, применяются, в основном, для фрезерных работ. Обладают повышенной жесткостью и способны выдерживать большие нагрузки.
- Цанги DIN 6343. Это цилиндрические цанги с конической частью, используются в токарных станках для зажима заготовок. Обеспечивают высокую точность центрирования.

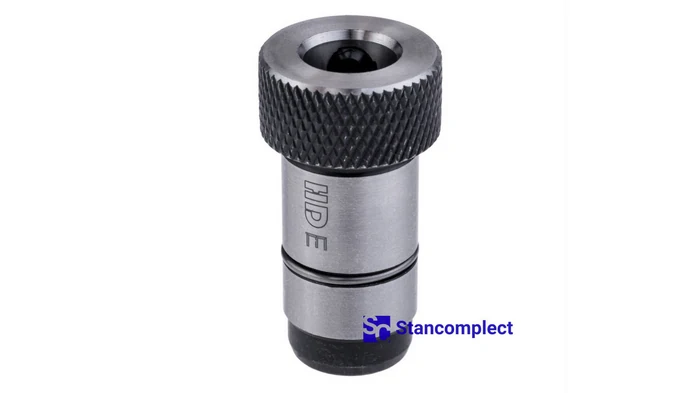

- Цанги для метчиков. Специализированные, для надежной фиксации метчиков при нарезании резьбы. Обеспечивают точное и равномерное распределение нагрузки.
- Прецизионные с повышенной точностью изготовления и зажима. Используются в высокоточных операциях, где требуется минимальное биение инструмента.
Классификация по конструкции — сквозные (имеют сквозное отверстие, позволяющее обрабатывать длинные заготовки), глухие (имеют глухое отверстие, обеспечивающее более жесткий зажим), переходные цанги (используются для зажима инструментов с хвостовиками, отличающимися по размеру от посадочного отверстия патрона).
Как выбрать цанговый зажим?
Выбор цангового зажима зависит от нескольких ключевых факторов, связанных с типом выполняемой работы, используемым инструментом и требуемой точностью.
1. Тип выполняемой операции
- Фрезерование — для стандартных фрезерных работ наиболее распространены цанги типа ER. Они обеспечивают хорошую точность и надежность. Для более тяжелых работ или при необходимости повышенной жесткости могут использоваться цанги OZ.
- Сверление — цанги ER также подходят для сверления. Важно выбрать такую, которая будет соответствовать диаметру сверла.
- Нарезание резьбы — для нарезания резьбы используются специализированные цанги для метчиков, они обеспечивают надежную фиксацию и предотвращают проскальзывание.
- Токарные работы — используются цанги DIN 6343, которые обеспечивают высокую точность центрирования заготовки.
2. Размеры инструмента или заготовки
Цанга должна соответствовать диаметру хвостовика используемого инструмента. Важно выбирать такие, которые точно соответствуют размеру хвостовика, чтобы обеспечить надежный зажим. Нужно убедиться, что она имеет достаточный диапазон зажима для инструмента.
3. Требуемая точность
Для высокоточных операций, где требуется минимальное биение инструмента, необходимо использовать прецизионные цанги. Они изготавливаются с повышенной точностью и обеспечивают более стабильный зажим.
4. Тип цангового патрона
Цанга должна быть совместима с используемым цанговым патроном.
5. Качество материала
Предпочтительно выбирать цанги, изготовленные из закаленной стали. Это обеспечит долговечность и надежность зажима.
Важно — лучше выбирать инструмент от известных и надежных производителей, чтобы гарантировать качество и точность.
