Дифманометр: особенности устройства, виды и его назначение

В трубах, транспортирующих жидкости, газы или пар, обязательно должно поддерживаться стабильное давление. Его неконтролируемое изменение может привести к повреждению трубопровода, утечкам и другим проблемам. В бытовых условиях можно использовать простой манометр, но на производстве необходим дифманометр — незаменимый прибор для измерения не только абсолютного давления, но и разницы давлений между двумя точками.

Конструктивные особенности и принцип действия

Ключевое отличие дифференциального манометра от стандартного — он проверяет давление одновременно в двух точках. Разница полученных значений преобразуется в электросигнал, который после обработки выводится на табло. Способ регистрации и визуализации информации обусловлен конструкцией прибора и разновидностью его чувствительного элемента. Простые дифманометры отображают данные мгновенно, а вот более сложные модели обеспечивают постоянный контроль над комплексом взаимозависимых параметров.

Корпус устройства, как правило, производится из металла с антикоррозионной обработкой или особо прочных полимеров. Материалы для внутренних компонентов подбираются в соответствии с характеристиками измеряемой среды. К примеру, для работы в химической или нефтегазовой отрасли выбирают приборы с высокой устойчивостью к воздействию агрессивных веществ.

Основные типы дифференциальных манометров

Наиболее распространенным критерием классификации таких устройств является вид используемого чувствительного элемента. Исходя из этого, можно выделить 3 основные разновидности.

Механические

Они бывают мембранными и сильфонными. Первые перепад давлений фиксируют посредством штока, соединенного с мембраной. Если давление изменяется в сильфоном дифманометре, это вызывает деформацию сильфона, который передает механический сигнал на указатель.

Жидкостные

Их функционирование базируется на измерении перепада по высоте столба рабочей жидкости. Конструктивно делятся на:

1. Поплавковые. Состоят из двух сообщающихся сосудов разного сечения, заполненных безопасной жидкостью (часто заменяющей ртуть). Сдвиг жидкости при изменении давления приводит в движение кинематически связанный с ней поплавок, передающий сигнал на индикатор.
2. Колокольные. Разность давлений определяется по положению колокола, погруженного в жидкость.

Кольцевые

Чувствительный элемент представляет собой полое кольцо с внутренней перегородкой, частично заполненное жидкостью. Разница давлений провоцирует перемещение жидкости внутри кольца и его поворот на угол, прямо пропорциональный величине этой разницы.

Цифровые

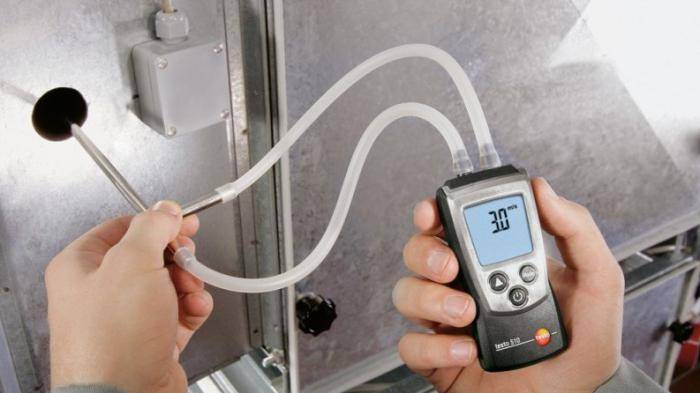

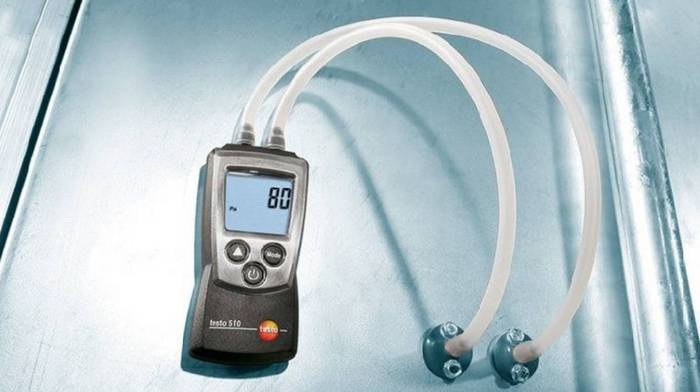

Самые функциональные устройства, способные измерять не только перепад давления, но и другие параметры: скорость потока, температуру, влажность. Широко применяются в системах промышленной вентиляции для вычисления объема воздуха с температурной поправкой и ведения учетных данных.
